FLD-RA低压滤波电抗器时间:2017-08-09

名称:

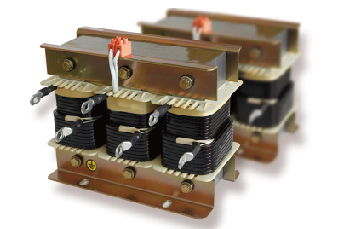

FLD-RA低压滤波电抗器

要点:

因去谐电抗器在运行中散热量大(运行中以散热消耗部分谐波电流达到吸收谐波的效果),补偿容量较大的去谐电抗器必须在配电柜上安装排风扇强制排风。

补偿柜中的去谐电抗器和滤波电容安装布局,去谐电抗器安装在滤波电容器上方。






产品概述

安全补偿

    电能是工业生产中极为重要的生产力因素,我们的目标是如何有效地使用它,通过功率因素校正降低无功电流有助于节约电能。

    现代电力电子设备(驱动装置,不间断电源等)的大量使用所产生的非线性电流正以谐波的方式影响着电网并加重其负荷(电网污染)。功率因数校正体统,或者说电力电容器的电容与输电变压器连接形成了谐振回路,经验表明这个电路的自谐振频率一般位于250和500Hz之间。谐振可导致以下不良后果:

    -电容器的过载

    -对测量和控制系统的干扰,对计算机和电器传动装置的干扰

    -谐振增加,即谐波放大

    -电压畸变

    这些谐振现象可通过串联带有滤波扼流的电抗器得以避免。去谐系统的自振频率要低于最低的线路谐波频率。这样对于高于线路频率的谐波而言,去谐功率因数校正系统表现为纯感性,对于50Hz的线路频率而言,它呈容型,因而无功功率得以校正。通过串联电抗器,使得只有少量谐波流入带电抗保护的补偿回路,则称为“安全补偿回路”。

    使用电抗系数p=7%(5.5%),谐波频率为189Hz(214Hz)。

    这种“安全补偿回路”吸收少量的5次谐波电流及更高次谐波。

    使用电抗系数p=1.4%(12.5%),谐波频率为134Hz(141Hz)的串联谐振。

    当系统中存在3次谐波时,这种安全补偿回路可以防止并联谐振。

    FALEDY所提供的电抗器为铁心电抗器,可用于高低压,高精度的迭片消除了三相之间电感误差,确保电抗器调谐精度。计算机控制绕线机,其绕组为铜线或铝片,所有产品系在真空下注以聚酯树脂,每一组都经过精细调节到标准要求,生产过程执行DIN EN ISO9001规定。

设计标准

    我们不可能预测串联电抗器的运行条件,因此我们设计的所有电抗器都能够承受最恶劣的运行条件。
