中频炉工作频率范围在10KHZ-150KHZ之间，主要用于钢铁铸造等冶金行业的熔炼。一般常见于大型钢铁厂、汽车制造厂的铸造车间或中小型铸造企业。中频炉由于自身的负载特性，它在熔炼的过程中会产生大量的高次谐波，如果局部地区有集中的中频炉铸造企业，该地区的电力系统很容易遭到谐波的破坏，产生大面积供电故障的安全隐患。
1、中频炉的负载特性：
中频炉由于经工频电源整流，逆变为中频，工作过程中会产生大量的高次谐波，通过对其产生的谐波的频谱分析可以得出，产生的高次谐波的频谱分量与其前端的整流方式密不可分。绝大多数中频电炉的整流方式为6脉冲相控整流，产生的谐波主要有5、7、11、13次谐波，其中5、7次谐波含量最高。
与此同时，中频炉在整个加热熔炼过程中功率因数的变化也要经历三个阶段，分别是：⑴ 0.7左右的工作状态，⑵ 0.9-0.93左右的工作状态，⑶ 0.98左右高功率因数的工作状态。
2、中频炉负载的难点以及治理目标：
需要指出的是当中频炉工作在上述第3阶段时，伴随高功率因数的同时，其谐波电流与工作电流也同时达到了最大值。一般情况下，使用有源滤波器对中频炉进行谐波治理会达到较好的滤波效果。但绝大多数中频炉厂家的生产成本较低，而有源滤波器的造价相对较高，很多中小型铸造企业无法负担起昂贵的使用成本。
虽然无源滤波器的滤波效果不像有源滤波器那么突出，但无源滤波器造价相对较低，并且法拉德无源滤波器可以根据中频炉的工作频率、工作周期、谐波特性进行专门的设计。因此，无源滤波器就成为治理中频炉负载的首要选择。
法拉德无源滤波器针对中频炉行业的负载主要有以下两个治理措施：
⑴ 绝大多数中频炉在自身设计上都会有炉内的三相平衡电容器，这样，中频炉在工作的过程中功率因数就会有很大的提高。基于此，法拉德无源滤波器的设计理念是保证炉子的高功率因数不损失的同时，尽可能的设计治理谐波效果最好的无源滤波器，以达到谐波滤除和无功补偿的双重功能。
⑵ 无源滤波器内的电抗器和电容器单独设计，与用户现场的配电环境和负载特性完全匹配。尤其是将配电变压器的容量、连接组别、短路阻抗、负载的谐波含量和频谱特性等综合考虑，做到最大限度的滤除谐波。
3、典型案例介绍-精锻股份有限公司
下面一则案例是法拉德为精锻股份有限公司铸造车间的中频炉进行综合治理的情况。
以下是法拉德无源滤波器投入前后的现场对比数据：
1）相电压波形前后对比图

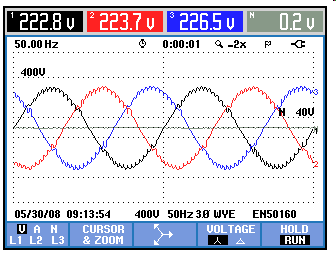

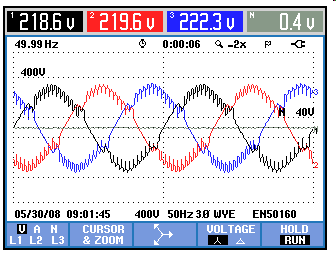

滤波前相电压有效值和波形 滤波后相电压有效值和波形
2）相电压谐波含量前后对比图

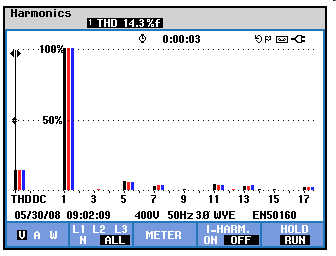

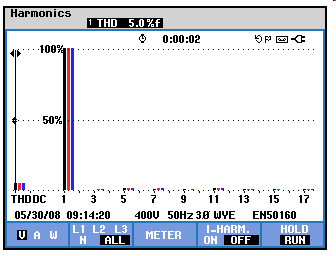

滤波前相电压谐波含量 滤波后相电压谐波含量
3）相电流波形前后对比图

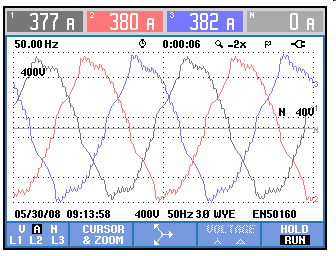

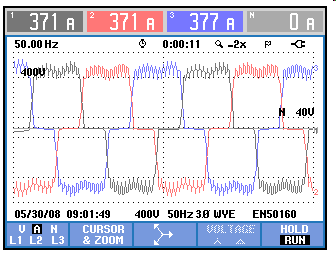

滤波前相电流有效值和波形 滤波后相电流有效值和波形
4）相电流谐波含量前后对比图

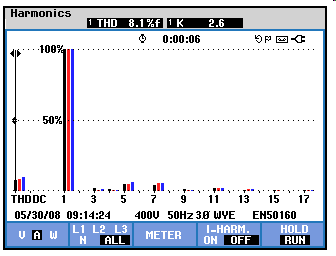

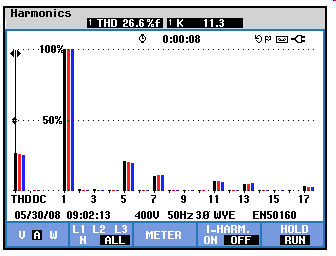

滤波前相电流谐波含量 滤波后相电流谐波含量
滤波前后测试结果分析：
从设备投入前后的对比状况可以明显看出法拉德无源滤波器的良好治理效果。无论是电压畸变率还是电流畸变率都有明显的下降，谐波电压的含量也已经达到了国标要求。
